Z45X弹性座封闸阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
弹性座封闸阀 产品概述
本公司的Z45X弹性座封闸阀可根据用户的要求配置各种电动执行机构，实现远距离控制及自动控制。弹性座封闸阀具有灵敏、可靠、安装方便等特点。弹性座封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节合截流装置使用。
弹性座封闸阀 技术参数
| 公称压力 | 1.0～2.5MPa |
|---|---|
| 公称通经 | 50～600mm |
| 工作温度 | 0～80℃ |
| 适用介质 | 水、油、气等 |
| 法兰标准 | GB/T17241.6 GB9113 |
| 试验标准 | GB13927 AP1598 |
弹性座封闸阀 零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 灰铸铁、球墨铸铁、铸钢 |
| 闸板 | 球墨铸铁外覆三元乙丙或丁腈橡胶 |
| 阀杆 | 不锈钢 |
| 阀盖 | 灰铸铁、球墨铸铁、铸钢 |
| 支架 | 灰铸铁、球墨铸铁、铸钢 |

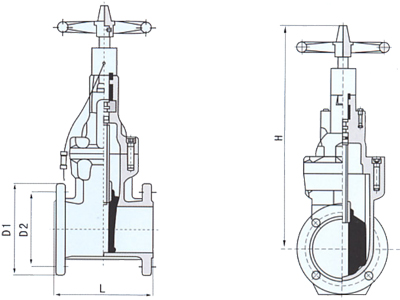

弹性座封闸阀 尺寸图
 |
|---|
| Z45X弹性座封闸阀 (结构尺寸图) |
弹性座封闸阀 连接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| H | 732 | 773 | 820 | 870 | 915 | 1003 | 1110 | 1263 | 1360 | 1550 | 1610 | 1900 | 1938 | 2120 |
弹性座封闸阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
