NKZ41H真空隔离闸阀

NKZ41H真空隔离闸阀

客户询价直接拨打 021-3126 3267 至营销部,或者发送至企业邮箱,也可通过右侧企业QQ咨询。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

质量方针:以科技为动力 以质量求生存
销售电话:021-3126 3267(总机)
企业邮箱:sales@geroyal.com
企业网址:http://www.shjovalve.com

真空隔离闸阀 产品概述

本公司的NKZ41H真空隔离闸阀连接形式分法兰、焊接两种,真空隔离闸阀驱动方式有手动、电动两种。真空隔离闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。 真真空隔离闸阀结构特点如下:
1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
2、选材考究,符全国内外相关标准,材料的全面质量高。
3、密封副配对先进合理,提高了密封性能,使用寿命长。
4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。

真空隔离闸阀 性能规范

公称压力 试验压力
壳体强度试验 上密封试验 密封试验
2.5 3.8 2.8 2.8
4.0 6.0 4.4 4.4
6.4 9.6 70 7.0
10.0 150 11.0 11.0

真空隔离闸阀 应用范围

产品类型 适用介质 适用温度/℃
NKZ61H 水、蒸汽、空气 ≤425
NKZ61H 水、蒸汽、空气 ≤550

真空隔离闸阀 零件材料

零件名称 阀体、阀盖 阀杆 闸板 密封面 阀杆螺母 填料 紧固件
NKZ61H

WCB

2Crl3

25

H:合金钢 铝青铜 膨胀复合石墨 优质碳钢
NKZ61H

铬钼钢 20CrlMo1VA

铬钼钢 Y:硬质合金 铬钼钢

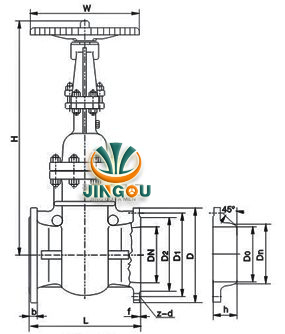

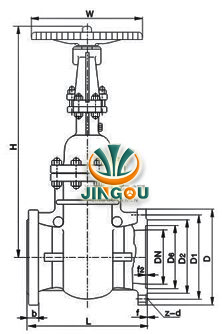

真空隔离闸阀 尺寸图

NKZ41H真空隔离闸阀 (结构尺寸图) NKZ41H真空隔离闸阀 (结构尺寸图)
NKZ41H真空隔离闸阀 (结构尺寸图) NKZ41H真空隔离闸阀 (结构尺寸图)

真空隔离闸阀 连接尺寸

公称通径
DN/mm
公称压力
PN/MPa
主要外形尺寸和连接尺寸/mm 重量 kg
L H D D1 D2 b f z-d Do
50 1.6 250 345 160 125 1OO 16 3 4-18 250 28
65 270 395 180 145 120 18 3 4-18 250 40
80 280 425 195 160 135 20 3 8-18 300 58
100 300 51O 215 180 155 20 3 8-18 300 75
125 325 570 245 21O 185 22 3 8-18 350 110
150 350 725 280 240 21O 24 3 8-23 350 150
200 400 820 335 295 265 26 3 12-23 400 223
250 450 890 405 355 320 30 3 12-25 450 326
300 500 1070 460 41O 375 30 3 12-25 550 432
350 550 1320 520 470 435 34 4 16-25 600 572
400 600 1450 580 525 485 36 4 16-30 650 740
450 650 1560 640 585 545 40 4 20-30 700 955
500 700 1720 705 650 608 44 4 20-34 750 1195
600 800 1880 840 770 718 48 5 20-41 800 1455
700 900 2085 g1O 840 788 50 5 24-41 850 211O
800 1OOO 2590 1020 950 898 52 5 24-41 950 2630
50 25 250 345 160 125 100 20 3 4-18 250 30
65 270 395 180 145 120 22 3 8-18 250 43
80 280 425 195 160 135 22 3 8-18 300 60
1OO 300 510 230 190 160 24 3 8-23 300 79
125 325 570 270 220 188 28 3 8-25 350 114
150 350 725 300 250 218 30 3 8-25 350 157
200 400 820 360 310 278 34 3 12-25 400 243
250 450 890 425 370 332 36 3 12-30 450 345
300 500 1070 483 430 390 40 4 16-30 550 455
350 550 1320 550 490 448 44 4 16-34 650 615
400   1450 610 550 505 48 4 16-34 700 794
450 650 1560 660 600 555 50 4 20-34 750 1018
500 700 1720 730 660 61O 52 4 20-41 800 1250
600 800 1880 840 770 718 56 5 20-41 850 1528
700 900 2085 955 875 815 60 5 24-48 900 2265
800 1000 2590 1070 990 930 64 5 24-48 1000 2847

真空隔离闸阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。



相关名称:NKZ41H真空隔离闸阀,手动真空闸阀,真空法兰闸阀
