Z44W平行式双闸板闸阀

Z44W平行式双闸板闸阀

客户询价直接拨打 021-3126 3267 至营销部,或者发送至企业邮箱,也可通过右侧企业QQ咨询。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

质量方针:以科技为动力 以质量求生存
销售电话:021-3126 3267(总机)
企业邮箱:sales@geroyal.com
企业网址:http://www.shjovalve.com

平行式双闸板闸阀 产品概述

本公司的Z44T/W-10型平行式双闸板闸阀,双闸板平板闸阀,撑开式平板闸阀适用于介质为水、污水的管路上作闭路设备用,不允许作调节调节流量和排空使用。平行式双闸板闸阀广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。
1、当系统正常工作时,闸板以1.0m/min匀速启、闭;而系统断电等事故状态时的关闭分为快、慢关两个阶段。100-20%开度为快关,时间10(S)。20-0%开度为慢关,时间为40(S)。
2、用在水泵出口作截止、止回阀使用,该阀还具有阀杆锁定装置。保证运行安全。

平行式双闸板闸阀 性能规范

型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z44H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油
Z44T-10
Z44W-10 ≤100℃ 油品、煤气

平行式双闸板闸阀 零件材料

零件名称 材料
Z44T-110 Z44W-10
阀体、阀盖、阀轮 灰铸铁 灰铸铁
阀板 灰铸铁+黄钢 灰铸铁
阀杆 碳钢 碳钢
丁楔 铸钢 铸钢
阀杆螺母 青钢 青钢

平行式双闸板闸阀 结构尺寸图

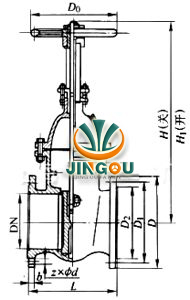

Z44W平行式双闸板闸阀 (外形尺寸图)
Z44W平行式双闸板闸阀 (外形尺寸图)

平行式双闸板闸阀 连接尺寸

型号 公称通径DN(mm) 尺寸 重量(kg)
L D D1 D2 b-f Z-Φd H Do
Z44T-10
Z44W-10
Z44H-10
Z44F-10
40 165 145 145 85 18-3 4-18 240 135 16.5
50 180 160 160 100 20-3 4-18 260 180 20
65 195 180 180 120 20-3 4-18 300 180 25.5
80 210 195 195 135 22-3 4-18 345 200 31
100 230 215 215 155 22-3 8-18 395 200 47
125 255 245 245 185 24-3 8-18 478 240 64
150 280 280 280 210 24-3 8-23 558 240 100
200 330 335 335 265 26-3 8-23 720 320 144
250 380 390 390 320 28-3 12-23 845 320 -
300 420 440 440 368 28-4 12-23 990 400 -
350 450 500 500 428 30-3 16-23 1100 400 -
400 480 565 565 482 32-3 16-25 1200 500 -
450 510 615 615 532 32-3 20-25 1300 500 -
500 540 670 670 585 34-3 20-25 1500 500 -

平行式双闸板闸阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。


相关名称:Z44T平行式双闸板闸阀,双闸板平板闸阀,撑开式平板闸阀
