Z41T明杆铸铁闸阀

Z41T明杆铸铁闸阀

客户询价直接拨打 021-3126 3267 至营销部,或者发送至企业邮箱,也可通过右侧企业QQ咨询。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

质量方针:以科技为动力 以质量求生存
销售电话:021-3126 3267(总机)
企业邮箱:sales@geroyal.com
企业网址:http://www.shjovalve.com

明杆铸铁闸阀 产品用途

(1)明杆铸铁闸阀结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
(2)密封面采用不锈钢和硬质合金,使用寿命长。
(3)采用柔性石墨填料、密封可靠,操作轻便灵活。
(4)驱动方式分手动、电动、气动、齿轮传动,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
(5)明杆铸铁闸阀广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

明杆铸铁闸阀 性能规范

型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z41H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油
Z41T-10
Z41W-10 ≤100℃ 油品、煤气

明杆铸铁闸阀 零件材料

型号 阀体、阀盖、闸板 闸板 密封圈 阀杆螺母 阀 杆 填 料
Z41H-10 灰铸铁、铸 钢 碳钢+合金钢 不锈钢、合金钢 青铜 碳钢、不锈钢 浸油石棉盘根
Z41T-10 灰铸铁 灰铸铁 黄铜 碳钢
Z41W-10 灰铸铁 灰铸铁+黄铜 黄铜 碳钢、黄铜

明杆铸铁闸阀 结构尺寸图

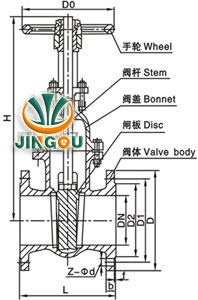

Z41T明杆铸铁闸阀 (外形尺寸图)
Z41T明杆铸铁闸阀 (外形尺寸图)

明杆铸铁闸阀 连接尺寸

公称通径DN(mm) 尺寸(mm) 重量
(kg)
L D D1 D2 b-f Z-d H D0
40 165 145 110 85 18-3 4-18 245 135 20
50 180 160 125 100 20-3 4-18 286 180 26
65 190 180 145 120 20-3 4-18 320 180 35
80 203 195 160 135 22-3 4-18 373 200 45
100 229 215 180 155 22-3 8-18 428 200 60
125 250 245 210 185 24-3 8-18 513 240 85
150 270 280 240 210 24-3 8-23 582 240 125
200 292 335 295 265 26-3 8-23 730 320 180
250 330 390 350 320 28-3 12-23 897 320 240
300 356 440 400 368 28-3 12-23 1032 400 360
350 381 500 460 428 30-3 16-23 1170 400 400
400 406 565 515 482 32-3 16-25 1330 500 500
450 432 615 565 532 32-3 20-25 1460 500 590
500 457 670 620 585 34-3 20-25 1650 500 680

明杆铸铁闸阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
