Z40H/W手动日标闸阀

Z40H/W手动日标闸阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

手动日标闸阀 产品概述

本公司的Z40H/W手动日标闸阀适用于PN2.0~16.0MPa、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,手动日标闸阀用于截断或接通管路中的介质。
手动日标闸阀通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。日标法兰闸阀有手动、伞齿轮传动及电动等。

手动日标闸阀 产品特点

1、产品设计制造符合国外先进标准要求,密封可靠,性能优良。
2、结构设计紧凑合理,造型美观。
3、采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
4、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
5、采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

手动日标闸阀 设计规范

设计与制造
Design and Manufacture
结构长度
Face To Face
法兰尺寸
 Flange Dimension
压力-温度
Pressure Temperature Lating
试验-检验
Inspection and Test
JIS B2073 B2083 JIS B2002 JIS B2212 B2214 JIS B2073 B2083 JIS B2003

手动日标闸阀 试验压力

公称压力PN(Lb)
NominalPressure
 强度试验
Shell Test
水密封试验
 WaterSeal Test
 气密封试验
Air SealTest
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 630
900 23.0 3330 17 2445

手动日标闸阀 零件材料及性能

体\盖\瓣
Body Cover Disc
阀杆
Stem
密封面
Sealing Face
垫片(环)
Sealing Shim
填料
Packing
工作温度℃
Working Temperature
适用介质
Suitable Medium
WCB 2Cr13 13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L
柔性石墨 增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425 水 蒸汽 油品
Water
Steam
Petroleum
Products
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
Nitric acid
Acetic acid
CF8M F316
CF3 F304L
CF3M F316L

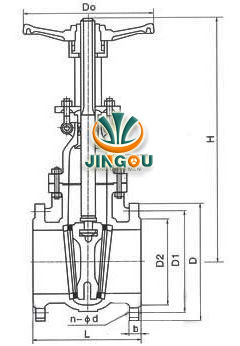

手动日标闸阀 尺寸图

Z40H/W手动日标闸阀 (结构尺寸图)
Z40H/W手动日标闸阀 (结构尺寸图)

手动日标闸阀 连接尺寸

10K级主要尺寸和重量 Size Main Dimensions and Weight

DN mm in L D D1 D2 b n-φd H D0 W(kg)
50 2 178 155 120 100 16 4-19 409 200 24
65 21/2 190 175 140 120 18 4-19 535 250 31
80 3 203 185 150 130 18 8-19 570 250 40
100 4 229 210 175 155 18 8-19 590 250 55
150 6 267 280 240 215 22 8-23 630 300 90
200 8 292 330 290 265 22 12-23 960 350 145
250 10 330 400 355 325 24 15-25 1158 400 230
300 12 356 450 400 370 24 16-25 1378 450 330
350 14 381 490 445 415 26 16-25 1543 500 460
400 16 406 560 510 475 28 16-27 1738 600 600
450 18 432 620 565 530 30 20-27 1959 600 980
500 20 457 675 620 585 30 20-27 2214 680 960

20K级主要尺寸和重量 Size Main Dimensions and Weight

DN mm in L D D1 D2 b n-φd H D0 W(kg)
50 2 216 155 120 100 18 8-19 480 200 32
65 21/2 241 175 140 120 20 8-19 510 250 39
80 3 283 200 160 135 22 8-23 580 280 55
100 4 305 225 185 160 24 8-23 700 350 80
150 6 403 305 260 230 28 12-25 940 400 160
200 8 419 350 305 275 30 12-25 1190 450 250
250 10 457 430 380 345 34 12-27 1390 500 370
300 12 502 480 430 395 35 16-27 1600 500 560
350 14 762 540 480 440 40 16-33 1750 600 870
400 16 838 605 540 495 46 16-33 1900 600 1150
450 18 914 675 605 560 48 20-33 2320 650 1270

手动日标闸阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
