PZ41H排渣闸阀

PZ41H排渣闸阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

排渣闸阀 产品概述

排渣闸阀适用于工作压力 1.6~6.4MPa,工作温度 0~100℃ 的火力电站水利系统及水利工程的灰浆排放系统管路上,切断或接通管路中灰水混合物,渣水混合物。

排渣闸阀 产品特点

1、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。
2、启闭件采用半密封副强制密封,性能优良。
3、密封副材料为耐磨陶瓷或耐磨合金,耐磨性强,耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
5、阀杆经调质和表面氮化处理,有良好的搞腐蚀性,抗擦伤性和耐磨性。
6、中大口径设置滚动轴承,启闭轻松。

排渣闸阀 设计标准

设计与制造 GB12234 GB3595
结构长度 GB12221
压力温度等级 GB9131 JB/T74 HG20604
连接法兰 JB/T79 GB9113 HG20593-20635
试验与检验 GB13927 JB/T9092

排渣闸阀 零件材料

阀体 阀 盖 支 架 闸 板 阀 杆 阀 座 密封圈 填 料 阀杆螺母
WCB WCB WCB WCB+耐磨合金 2Cr13 WCB+耐磨合金 增强柔性石墨 增强柔性石墨 ZCuA110Fe3

排渣闸阀 尺寸图

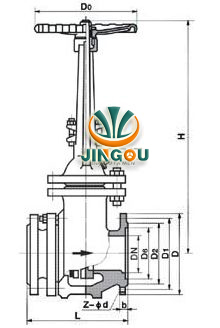

PZ41H排渣闸阀 (结构尺寸图)
PZ41H排渣闸阀 (结构尺寸图)

排渣闸阀 连接尺寸

PN1.6 Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
D0 250 280 300 300 350 400 450 500 500 550 550
PN 2.5Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 280 300 350 400 450 500 550 600 650 700
H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
D0 250 280 300 300 350 400 450 500 500 550 550
PN 4.0Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
D0 250 300 300 400 500 500 550 600 600 700 750
PN 6.4Mpa
DN 50 80 100 150 200 250 300 350 400 450 500
L 250 310 350 450 550 650 750 850 950 1050 1150
H 340 508 680 800 875 1010 1180 1230 1280 1415 1560
D0 250 300 300 400 500 500 550 600 600 700 750

排渣闸阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
