高压法兰闸阀 产品概述

Z41Y高压法兰闸阀适用于公称压力PN10.0~25.0Mpa,工作温度—29~600℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

Z41Y高压法兰闸阀产品结构特点 :
1、符合国内外先进标准的要求,密封可靠,性能优良,造型美观。
2、闸板与阀座密封面用铁基合金堆焊或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性
能好、使用寿命长。
3、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、采用楔式弹性闸板结构,中大口径设置滚动轴承,摩擦力小、启闭轻松。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

高压法兰闸阀 应用规范

设计与制造 GB/T12234
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
标 志 GB/T12220
供 货 JB/T7928

高压法兰闸阀 零件材料

阀体、阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度 (≤℃)
WCB WCB+D507MO  D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸类、碱类 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲铵液、磷酸 200

高压法兰闸阀 尺寸图

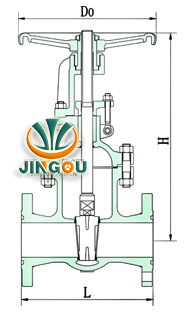

Z41Y高压法兰闸阀 (结构尺寸图)
Z41Y高压法兰闸阀 (结构尺寸图)

高压法兰闸阀 连接尺寸

Z40H/Y-40

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H 285 305 322 369 440 473 552 671 726 883 1086 1298 1535 1678 1903
Do 140 160 180 200 280 280 320 360 400 400 450 560 640 640 720
kg 8 9.3 12 16.5 29 39 52 80 127 154 263 368 547 679 953

Z40H/Y-64

DN 20 25 32 40 50 65 80 100 125 150 200 250 300
L 190 210 230 240 250 280 310 350 400 450 550 650 750
H 288 341 353 389 448 475 553 679 779 893 1100 1332 1535
Do 180 200 200 240 280 280 320 360 400 450 560 640 640
kg 9 10 14 30 39 43 60 89 140 207 325 467 590

Z40H/Y-100

DN 25 32 40 50 65 80 100 125 150 200 250 300
L 210 230 240 250 280 310 350 400 450 550 650 750
H 341 353 389 558 622 671 671 892 972 972 1305 1506
Do 200 240 280 360 400 400 400 560 560 560 640 640
kg 13 20 60 50 70 100 110 180 250 360 485 633

Z40H/Y-160

DN 15 20 25 32 40 50 65 80 100 125 150 200
L 170 190 210 230 240 300 340 390 450 525 600 750
H 250 288 310 350 395 612 677 686 751 868 997 1224
Do 200 200 280 320 320 360 360 400 450 560 640 720
kg 7 10 14 21 26 73 110 141 185 320 462 711

高压法兰闸阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。



相关名称:Z41Y高压法兰闸阀,高压不锈钢闸阀,高温高压闸阀
