锻钢高压闸阀 产品概述

本公司的Z11Y锻钢高压闸阀启闭件是刚性实心闸板,闸板的运动方向与流体方向相垂直,可作全开或全关用,阀体采用整体锻造,非常适合高温高压工况用。闸阀流体阻力小,密封面受介质的冲刷和侵蚀小,开闭较省力,介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广。

锻钢高压闸阀 工作原理

锻钢高压闸阀中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为焊接结构,适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好。阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。焊接连接的闸阀适用于公称压力42.0Mpa工作温度≤600℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。

锻钢高压闸阀 产品特点

1、中腔采用压力自紧式密封结构,内腔压力越高密封性能越好支管两端为焊接连接适应不同的接管要求。
2、闸板和阀座的密封面采用 司太立( stellite )钴基硬质合金堆焊而成运动密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。
3、阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。

锻钢高压闸阀 零件材料

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430/F410 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F22 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A182 F304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F11 A182 F304(L) A182 F316(L)
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A473 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

※注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

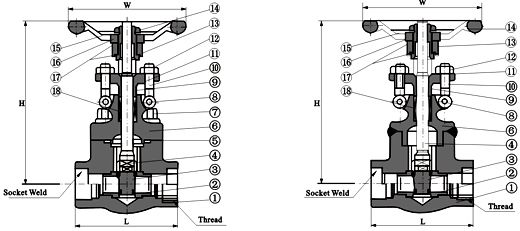

锻钢高压闸阀 尺寸图

Z11Y锻钢高压闸阀 (结构尺寸图)
Z11Y锻钢高压闸阀 (结构尺寸图)

锻钢高压闸阀 连接尺寸

NPS 缩径 3/8 1/2 3/4 1 11/4 11/2 2 /
全径 / 3/8 1/2 3/4 1 11/4 11/2 2
L 79 79 92 111 120 120 140 178
H(开) 158 158 169 197 236 246 283 330
W 100 100 100 125 160 160 180 200
重量 螺栓式 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2
焊接式 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2

锻钢高压闸阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
