手动美标闸阀 产品概述

本公司的Z40W手动美标闸阀适用于ANSI Class150~900、PN2.0~16.0MPa,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上。Z40W手动美标闸阀用于截断或接通管路中的介质。
Z40W手动美标闸阀通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。Z40W手动美标闸阀,ANSI美标不锈钢闸阀,法兰闸阀有手动、伞齿轮传动及电动等。

手动美标闸阀 产品特点

1、产品设计制造符合国外先进标准要求,密封可靠,性能优良。
2、结构设计紧凑合理,造型美观。
3、采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
4、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
5、采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

手动美标闸阀 设计规范

设计与制造
Design and Manufacture
结构长度
Face to face/ End to end
法兰尺寸
FlangeDimension
对焊连接尺寸
Butt welding dimension
压力-温度
Pressure Temperature Lating
试验-检验
Inspection and Test
API 600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
API 6D API 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 API 6D

手动美标闸阀 试验压力

公称压力PN(Lb)
NominalPressure
 强度试验
Shell Test
水密封试验
 WaterSeal Test
 气密封试验
Air SealTest
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 630
900 23.0 3330 17 2445

手动美标闸阀 零件材料及性能

体\盖\瓣
Body Cover Disc
阀杆
Stem
密封面
Sealing Face
垫片(环)
Sealing Shim
填料
Packing
工作温度℃
Working Temperature
适用介质
Suitable Medium
WCB 2Cr13 13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L
柔性石墨 增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425 水 蒸汽 油品
Water
Steam
Petroleum
Products
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸
醋酸
尿素
Nitric acid
Acetic acid
CF8M F316
CF3 F304L
CF3M F316L

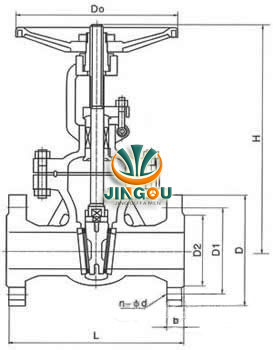

手动美标闸阀 尺寸图

Z40W手动美标闸阀 (结构尺寸图)
Z40W手动美标闸阀 (结构尺寸图)

手动美标闸阀 连接尺寸

150Lb主要尺寸和重量 Size Main Dimensions and Weight

DN 150Lb凸面法兰(RF)     主要尺寸   Dimensions(mm) 重量(kg)
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 169 100 5
20 3/4 117 98 69.9 43 12.7 4-16 192 100 6.1
25 1 127 108 79.2 51 14.2 4-16 230 120 9
32 11/4 140 117 89 63 16 4-16 246 120 12
40 11/2 165 127 98.6 73 17.5 4-16 283 150 17
50 2 178 152 120.7 92 19.0 4-19 323 150 23
65 21/2 190.5 178 139.7 105 22.4 4-19 347 180 45
80 3 230 190 152.4 127 24 4-19 383 200 50
100 4 229 229 190.5 157 24 8-19 457 200 63
125 5 254 254 216 186 24 8-22.5 632 250 89
150 6 267 279 241.5 216 25.4 8-22.5 635 250 108
200 8 292 343 298.5 270 28.4 8-22.5 762 280 171
250 10 330 406 362 324 30.2 12-25.4 892 300 263
300 12 356 483 431.8 381 32 12-25.4 1080 350 346
350 14 381 533 476.3 413 35 12-29 1295 350 488
400 16 406 597 539.8 470 36.6 16-29 1435 400 621
450 18 432 635 577.9 533 39.6 16-32 1626 400 814
500 20 457 398 635 584 43 20-32 1829 450 992
600 24 508 813 749.3 692 48.8 20-35 2175 500 1492
650 26 559 786 744.5 711 51.3 36-22.5 2235 550 1801
700 28 610 837 795.3 762 44.5 40-22.5 2310 600 1933
750 30 610 887 846 813 44.5 44-22.5 2695 600 2272
800 32 660 941 900 864 46 48-22.5 3708 -- --
900 36 711 1057 1009.7 927 52.3 40-25.4 3924 -- --
1000 40 812 1175 1120.6 1080 55.6 44-25.4 4318 -- --

300Lb主要尺寸和重量 Size Main Dimensions and Weight

DN 300Lb凸面法兰(RF)     主要尺寸Dimensions(mm) 重量(kg)
Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 140 95 66.5 35 14.2 4-16 169 120 5.2
20 3/4 152 117 82.5 43 16 4-19 193 150 6.3
25 1 165 123 89 51 17.5 4-19 230 150 8.6
32 11/4 178 133 98.5 63 19 4-19 246 160 14.3
40 11/2 190 155 114.3 76 20.6 4-22.5 283 180 15.6
50 2 216 165 127 92 22.4 8-19 330 200 30
65 21/2 241 190 149.4 105 25.4 8-22.5 368 240 44
80 3 283 210 168.1 127 28.4 8-22.5 394 280 61
100 4 305 254 200.2 157 31.8 8-22.5 473 300 77
125 5 381 279 235 186 35 8-22.5 660 350 125
150 6 403 318 269.7 216 36.6 12-25.5 711 400 153
200 8 419 381 330.2 270 41.2 12-25.4 813 400 286
250 10 457 444 387.5 324 47.8 16-28.4 1003 450 412
300 12 502 521 450.8 381 50.8 16-32 1137 500 576
350 14 762 584 514.4 413 54 20-32 1489 600 886
400 16 838 648 571.5 470 57.2 20-35 1580 650 1175
450 18 914 711 628.7 533 60.4 24-35 1017 700 1301
500 20 991 775 685.8 584 63.5 24-35 2228 700 1672
600 24 1143 914 812.8 692 70 24-41 2650 750 2556
650 26 1245 867 803.1 736.6 90.0 32-35 3219 -- --
700 28 1346 921 857.3 787.4 90.0 36-35 3378 -- --
750 30 1397 991 902.8 844.6 93.7 36-38 3530 -- --

600Lb主要尺寸和重量 Size Main Dimensions and Weight

DN 600Lb凸面法兰(RF)     主要尺寸Dimensions(mm) 重量(kg)
mm in L D D1 D2 b n-φd H D0
15 1/2 165 95 66.5 35 14.5 4-16 169 160 5.9
20 3/4 190 117 82.5 43 16 4-19 193 180 7.5
25 1 216 124 89 51 17.5 4-19 230 200 10.2
32 11/4 229 133 98.5 63 21 4-19 246 200 16.7
40 11/2 241 156 114.3 73 22.5 4-22 283 240 17.4
50 2 292 165 127 92 33 8-19 425 280 44
65 21/2 330 190 149.4 105 36 8-22 485 320 55
80 3 356 210 168.1 127 39 8-22 510 350 80
100 4 432 273 216 157 45 8-25 610 400 145
125 5 508 330 266 186 52 8-29 700 450 187
150 6 559 356 292.1 216 55 12-29 820 500 241
200 8 660 419 349.3 270 63 12-32 920 600 309
250 10 787 508 432 324 71 16-35 1080 650 522
300 12 838 559 489 381 74 20-35 1220 650 779
350 14 889 603 527 413 77 20-38 1473 700 1108
400 16 991 686 603 470 84 20-41 1651 800 1503
450 18 1092 743 654 533 90 20-45 1727 800 1939
500 20 1194 813 724 584 96 24-45 2019 800 2733
600 24 1397 940 838 692 109 24-51 2155 -- 4177

手动美标闸阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
