微阻球形止回阀 产品概述

HQ44X微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀体内的滑道上滚动,从而打开或关闭阀门。流量大流阻损失小,密封性能好,消声关闭,可减少水击波。水平或垂直安装均可。微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。
微阻球形止回阀,采用橡胶包球为阀瓣,在介质的作用下,可在阀体内地滑道上滚动,从而打开或关闭阀门。微阻球形止回阀具有流量大,流阻损失小,密封性能好,消声关闭,能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口,防止介质倒流。此阀零件少,拆卸方便。球体的胶层有很好的弹性和耐磨性,故具有减振、吸振,易于密封,工作安全可靠。

微阻球形止回阀 技术参数

公称压力 1.0~1.6MPa
公称通径 50~1000mm
适用介质 及弱腐蚀性流体
适用温度 0~80℃
法兰标准 GB/T 17241.6 GB/T 9113
试验标准 GB/T 13927 AP1598

微阻球形止回阀 零件材料

零件名称 材料
阀体 铸铁、球铁、铸钢
阀瓣 铸铜、不锈钢
阀座 铜、不锈钢
弹簧 不锈钢

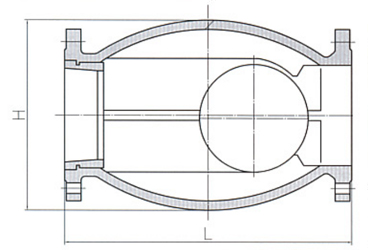

微阻球形止回阀 结构尺寸图

HQ44X微阻球形止回阀 (结构尺寸图)
HQ44X微阻球形止回阀 (结构尺寸图)

微阻球形止回阀 外形尺寸

DN(mm) 50 65 80 100 125 150 200 250 300 350
L 216 241 283 305 356 394 457 500 500 550
H 180 210 225 245 280 320 380 450 510 530

微阻球形止回阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
