铸铁止回阀 产品概述
本公司的铸铁止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。铸铁止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
铸铁止回阀 应用规范
| 设计与制造 | GB/T12235 | |
|---|---|---|
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
铸铁止回阀 主要技术参数
| 公称压力MPa | 试验压力MPa | 使用介质 | |
|---|---|---|---|
| 壳体 | 密封 | ||
| 1.0～1.6 | 1.76 | 2.4 | 水、蒸汽 |
| 油品 | |||
| 水、油品、蒸汽 | |||

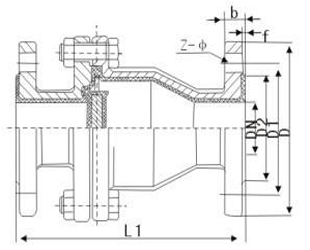

铸铁止回阀 结构尺寸图
 |
|---|
| H44T铸铁止回阀 (结构尺寸图) |
铸铁止回阀 连接尺寸
| 型号 | 公称通径DN（mm） | 尺寸（mm） | 重量（kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b-f | Z-Φd | H | |||
| H44T-10 | 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 114 | 10 |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-18 | 128 | 14 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-18 | 129 | 18 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 4-18 | 152 | 26 | |
| 100 | 350 | 215 | 180 | 155 | 22-3 | 8-18 | 159 | 30.5 | |
| 125 | 400 | 245 | 210 | 185 | 24-3 | 8-18 | 188 | 48 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 224 | 66 | |
| 200 | 495 | 335 | 295 | 265 | 26-3 | 26-3 | 252 | 95 | |
| 250 | 622 | 398 | 350 | 320 | 28-3 | 28-3 | 285 | 142 | |
| 300 | 698 | 440 | 400 | 368 | 28-4 | 28-4 | 351 | 200 | |
铸铁止回阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
