HH44X微阻缓闭止回阀

HH44X微阻缓闭止回阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

微阻缓闭止回阀 产品概述

本公司的HH44X微阻缓闭止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭的水锤压力,可保障管网安全运行。微阻缓闭止回阀具有阀瓣轻、开度大、节电效果显著,流体阻力小,水锤消除机构设计新颖,密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无震动、无噪音等特点。

微阻缓闭止回阀 技术参数

适用介质 清水、泥浆水、污水、海水
适用温度 0~80℃
公称压力 1.0~1.6MPa
公称通经 200~2000mm
法兰标准 GB/T 17241.6 GB/T 9113
试验标准 GB/T 13927 AP1598

微阻缓闭止回阀 零件材料

零件名称 零件材料
阀体 灰铸铁、铸钢
蝶板 碳钢
阀杆 不锈钢
缓冲油缸 不锈钢
密封圈 丁腈橡胶

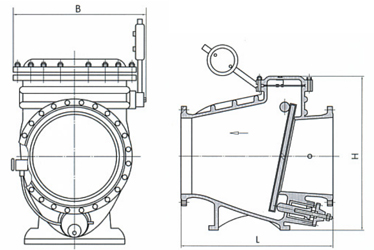

微阻缓闭止回阀 结构尺寸图

HH44X微阻缓闭止回阀 (结构尺寸图)
HH44X微阻缓闭止回阀 (结构尺寸图)

微阻缓闭止回阀 连接尺寸

公称通径 尺寸 公称通径 尺寸
L H H1 L H H1
40 140 200 88 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770

微阻缓闭止回阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
