HC44X橡胶瓣止回阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
橡胶瓣止回阀 产品概述
本公司的HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于HC44X橡胶瓣止回阀的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，HC44X橡胶瓣止回阀结构简单、保养、维修、运输均很方便。
橡胶瓣止回阀 技术参数
| 公称压力 | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 壳体试验压力 | 1.5 | 2.4 | 3.75 |
| 密封试验压力 | 1.1 | 1.76 | 2.75 |
| 介质温度 | ≤80℃ | ||
| 适用介质 | 清水、油品 | ||
橡胶瓣止回阀 零部件材料
| 阀体、阀盖 | 铸铁、铸钢 |
|---|---|
| 阀瓣 | 橡胶组合件 |
| 弹簧 | 不锈钢 |

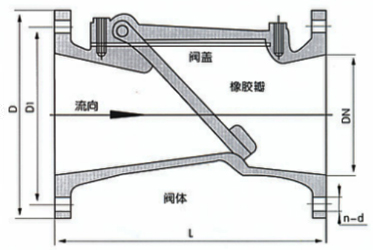

橡胶瓣止回阀 结构尺寸图
 |
|---|
| HC44X橡胶瓣止回阀 (结构尺寸图) |
橡胶瓣止回阀 外形尺寸
| 公称通径 | L | H |
|---|---|---|
| 40 | 165 | 165 |
| 50 | 203 | 165 |
| 65 | 216 | 185 |
| 80 | 241 | 200 |
| 100 | 292 | 220 |
| 125 | 330 | 280 |
| 150 | 356 | 285 |
| 200 | 495 | 340 |
| 250 | 622 | 395 |
| 300 | 698 | 445 |
| 350 | 787 | 505 |
| 400 | 914 | 565 |
| 450 | 978 | 615 |
| 500 | 978 | 670 |
| 600 | 1295 | 780 |
橡胶瓣止回阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
