ANSI美标磅级止回阀

ANSI美标磅级止回阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

美标磅级止回阀 产品概述

本公司的美标磅级止回阀支管两端为焊结结构,焊结坡口可按标准或用户要求制作,美标磅级止回阀适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。

美标磅级止回阀 结构特点

一种是遵循ANSIB16.34和JIS E101标准的引进型;另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的,在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式,在高温高压工况下具有良好的密封性能。自密封圈有两种材料:一种是低碳钢,另一种是柔性石墨夹316丝(网)。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。

美标磅级止回阀 主要零件材料

零件名称 材料牌号
阀体 WCB WC1 WC6 WC9
阀座 25 15CrMoA 12Cr1MoVA
阀瓣 WCB WC1 WC6 WC9
摇杆 WCB WC1 WC6 WC9
阀盖 25 15CrMoA 12Cr1MoVA
销轴 1Cr17Ni2 20Cr1Mo1V1A
密封环 S软钢(增强柔性石墨) S软钢 F软钢
工作温度 ≤425℃ ≤450℃ ≤540℃ ≤570℃
适用介质 蒸气、水

美标磅级止回阀 主要零件材料

零件名称 材料牌号
阀体 WCB WC1 WC6 WC9
阀座 25 15CrMoA 12Cr1MoVA
阀瓣 WCB WC1 WC6 WC9
摇杆 WCB WC1 WC6 WC9
阀盖 25 15CrMoA 12Cr1MoVA
销轴 1Cr17Ni2 20Cr1Mo1V1A
密封环 S软钢(增强柔性石墨) S软钢 F软钢
工作温度 ≤425℃ ≤450℃ ≤540℃ ≤570℃
适用介质 蒸气、水

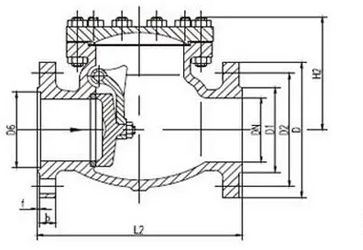

美标磅级止回阀 结构尺寸图

美标磅级止回阀 (结构尺寸图)
美标磅级止回阀 (结构尺寸图)

美标磅级止回阀 主要外形尺寸

DN 150Lb凸面法兰RF
mm in L D D1 D2 b n-φd H
50 2 203 152 120.7 92 19.0 4-φ19 165
65 21/2 216 178 139.7 105 22.4 4-φ19 175
80 3 241 190 152.4 127 24.0 4-φ19 190
100 4 292 229 190.5 157 24.0 8-φ19 215
125 5 356 254 216.0 186 24.0 8-φ22.5 240
150 6 406 279 241.3 216 25.4 8-φ22.5 265
200 8 495 343 298.5 270 28.4 8-φ22.5 320
250 10 622 406 362.0 324 30.2 12-φ25.4 365
300 12 698 483 431.8 381 32.0 12-φ25.4 415
300Lb凸面法兰RF
50 2 267 165 127.0 92 22.4 8-φ19 190
65 21/2 292 190 149 4 105 25.4 8-φ22.5 205
80 3 318 210 168.1 127 28.4 8-φ22.5 220
100 4 356 254 200.2 157 31.8 8-φ22.5 245
125 5 400 279 235.0 186 35.0 8-φ22.5 265
150 6 444 318 269.7 21 6 36.6 12-φ22.5 295
200 8 559 381 330.2 270 41.2 12-φ25.4 330
250 10 622 444 387.4 324 47.8 16-φ28.5 420
300 12 711 521 450.8 381 50.8 16-φ32 480
600Lb凸面法兰RF
50 2 292 165 127.0 92 25.4 8-φ19 210
65 21/2 330 190 149.4 105 58.5 8-φ22.5 230
80 3 356 210 168.1 127 31.8 8-φ22.5 255
100 4 432 273 216.0 157 38.1 8-φ25.4 295
125 5 508 330 266.7 186 44.5 8-φ28.5 320
150 6 559 356 292.1 216 47.8 12-φ28.5 365
200 8 660 419 349.3 270 56 12-φ32 420
250 10 787 508 431.8 324 63.5 16-φ35 505
300 12 838 559 489.0 381 67 20-φ35 545

美标磅级止回阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
