GEROYAL止回阀系列

H41W/H41H升降式止回阀

H41W/H41H升降式止回阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

升降式止回阀 产品概述

升降式止回阀选用于公称压力PN1.6~6.4MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。升降式止回阀适用介质为:水、油品、蒸汽等。
升降式止回阀结构与特点如下:
1、选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

升降式止回阀 应用标准

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标志 GB/T12220
供货 JB/T7928

升降式止回阀 零件材料

阀体 阀盖 阀瓣 阀座 适用介质 适用温度(≤℃)
WCB WCB+D507Mo WCB+D577 水、油品、蒸汽 425
ZG1Cr18Ni9Ti 0Cr18Ni9+Stellite12 0Cr18Ni9+Stellite6 销酸类 200
ZG1Cr18Ni2Mo2Ti CF8M+Stellite12 ZG1Cr18Ni2Mo2Ti 磷酸、醋酸类、混酸 200
ZG00Cr17Ni14Mo2 CF3M+Stellite12 CF3M+Stellite6 尿素、甲铵液、磷酸 200
ZG1Cr5Mo ZG1Cr5Mo+Stellite12 ZG1Cr5Mo+Stellite6 水、油品、蒸汽 550

升降式止回阀 性能规范

公称压力 PN(MPa) 试验压力(MPa) 适用温度(℃) 适用介质
强度试验 密封试验 WCB Cr5Mo 1Cr18Ni12Mo2Ti 1Cr18Ni9Ti
1.6 2.4 1.8 ≤425 ≤550 ≤220 ≤200 水、油品、蒸汽、酸性介质
2.5 3.8 2.8
4.0 6.0 4.4
6.4 9.6 7.1
10.0 15.0 11.0 -
16.0 24.0 17.6
25.0 37.5 27.5

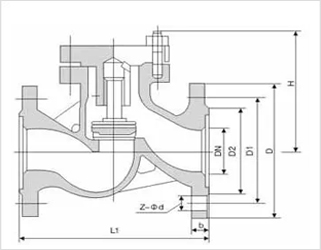

升降式止回阀 结构尺寸图

H41W/H41H升降式止回阀 (PN1.6MPa~PN6.4MPa) H41W/H41H升降式止回阀 (高压钢制焊接阀体)
H41W/H41H升降式止回阀 (PN1.6MPa~PN6.4MPa) H41W/H41H升降式止回阀 (高压钢制焊接阀体)

升降式止回阀 连接尺寸

PN1.6MPa~PN2.5MPa连接尺寸

DN L D Dl D2 b Z-φd H WT(Kg)
H41H-16C、H41Y-16C、H41Y-16P、H41Y-16R、H41Y-16I
15 130 95 65 45 14 4-φ14 77 3
20 150 105 75 55 14 4-φ14 77 4
25 160 115 85 65 14 4-φ14 80 5
32 180 135 100 78 16 4-φ18 85 7
40 200 145 110 85 16 4-φ18 95 9
50 230 160 125 100 16 4-φ18 105 10
65 290 180 145 120 18 4-φ18 120 20
80 310 195 160 135 20 8-φ18 130 30
100 350 215 180 155 20 8-φ18 140 39
125 400 245 210 185 22 8-φ18 155 50
150 480 280 240 210 24 8-φ23 180 70
200 600 335 295 265 26 12-φ23 211 231
250 730 405 355 320 30 12-φ25 260 25l
300 850 460 410 375 34 12-φ25 323 395
H41H-25、H41Y-25、H41Y-25P、H41Y-25R、H41Y-251
15 130 95 65 45 16 4-φ14 100 3.4
20 150 105 75 55 16 4-φ14 105 5
25 160 115 85 65 16 4-φ14 120 5.7
32 180 135 100 78 18 4-φ18 130 9.1
40 200 145 110 85 18 4-φ18 135 11.8
50 230 160 125 100 20 4-φ18 149 14.4
65 290 180 145 120 22 8-φ18 160 23
80 310 195 160 135 22 8-φ18 169 30
100 350 230 190 160 24 8-φ23 194 44
125 400 270 220 180 28 8-φ25 222 65
150 480 300 250 218 30 8-φ25 255 99
200 600 360 310 278 34 12-φ25 305 190
250 730 425 370 332 36 12-φ30 355 323
300 850 485 430 390 40 16-φ30 410 450

PN4.0MPa~PN6.4MPa连接尺寸

通径DN L D D1 D2 D6 b Z-φd H WT(Kg)
H41H-40、H41Y-40、H41Y-40P、H4lY-40R、H41Y-401
15 130 95 65 45 40 16 4-φ14 100 4
20 150 105 75 55 51 16 4-φ14 105 5.5
25 160 115 85 65 58 16 4-φ14 120 6
32 180 135 100 78 66 18 4-φ18 130 12
40 200 145 110 85 76 18 4-φ18 135 14
50 230 160 125 100 88 20 4-φ18 149 18
65 290 180 145 120 110 22 8-φ18 160 27
80 310 195 160 135 121 22 8-φ18 169 36
100 350 230 190 160 150 24 8-φ23 194 50
125 400 270 220 188 176 28 8-φ25 225 75
120 480 300 250 218 204 30 8-φ25 255 119
200 600 375 320 282 260 38 12-φ30 305 217
250 730 445 385 345 313 42 12-φ34 360 365
300 850 510 450 408 364 46 12-φ34 415 310
通径DN L D D1 D2 D6 b Z-φd H WT(Kg)
H41H-64、H4lY-64、H41Y-64P、H41Y-64R、H41Y-641
15 210 105 75 55 40 18 4-φ14 100 7
20 230 125 90 68 51 20 4-φ18 110 ll
25 230 135 100 78 58 22 4-φ18 125 13
32 260 150 110 82 66 24 4-φ23 140 14
40 260 165 125 95 76 24 4-φ23 168 20
50 300 175 135 105 88 26 4-φ23 170 23
65 340 200 160 130 110 28 8-φ23 188 37
80 380 210 170 140 121 30 8-φ23 205 46
100 430 250 200 168 150 32 8-φ25 230 68
125 500 295 240 202 176 36 8-φ30 230 89
150 550 340 280 240 204 38 8-φ34 265 131
200 650 405 345 300 260 44 12-φ34 310 235

升降式止回阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
