XD371X消防信号蝶阀
客户询价直接拨打 021-3126 3267 至营销部，或者发送至企业邮箱，也可通过右侧企业QQ咨询。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
质量方针：以科技为动力 以质量求生存
销售电话：021-3126 3267（总机）
企业邮箱：sales@geroyal.com
企业网址：http://www.shjovalve.com
消防信号蝶阀 产品概述
本公司的消防信号蝶阀的顶部没有阀门启闭电信号装置，当阀门被误关闭25%（全开度的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心。所以消防信号蝶阀是消防自动喷水灭火系统的更佳配套产品。消防信号蝶阀结构特点及工作原理如下：
消防信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，没有阀门开启度机械指示器和进口电气元件及防锈机件。输出信号长期稳定可靠。
消防信号蝶阀 性能规范
| 公称压力（MPa） | 1.0 | 1.6 | 2.5 |
|---|---|---|---|
| 强度试验（MPa） | 1.5 | 2.4 | 3.75 |
| 密封试验（MPa） | 1.1 | 1.76 | 2.75 |
| 适用温度 | ≤80℃ | ||
| 适用介质 | 水 | ||
| 电流、电压 | 交直流通用 | ||
消防信号蝶阀 零件材料
| 阀体 | 铸铁、铸钢 |
|---|---|
| 蝶板 | 球墨铸铁 |
| 阀杆 | 不锈钢 |
| 阀座 | 不锈钢 |
| 气密封试验 | 丁睛橡胶 |

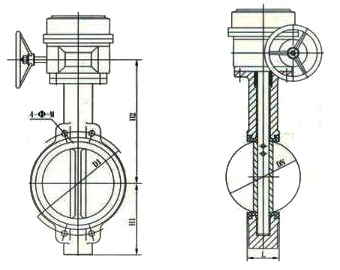

消防信号蝶阀 结构尺寸图
 |
|---|
| XD371X消防信号蝶阀 (尺寸图) |
消防信号蝶阀 连接尺寸
| 公称通径(DN) | D1 | L | H1 | H2 | 4-φd |
|---|---|---|---|---|---|
| 50 | 120 | 42 | 80 | 160 | 4-φ23 |
| 65 | 136.2 | 44.7 | 88 | 175 | 4-φ26.5 |
| 80 | 160 | 45.2 | 96 | 180 | 8-φ18 |
| 100 | 185 | 52.1 | 115 | 200 | 4-φ24.5 |
| 125 | 215 | 54.4 | 128 | 213 | 4-φ23 |
| 150 | 238 | 55.8 | 140 | 225 | 4-φ25 |
| 200 | 295 | 60.6 | 175 | 260 | 4-φ25、4-φ23 |
| 250 | 357 | 65.8 | 202 | 290 | 4-φ29 |
| 300 | 407 | 76.9 | 242 | 330 | 4-φ29 |
消防信号蝶阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
