D371F46手动衬氟蝶阀

D371F46手动衬氟蝶阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

手动衬氟蝶阀 产品概述

手动衬氟蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。手动衬氟蝶阀在管路中除了起节断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,手动衬氟蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。
氟塑料衬里蝶阀系列:
1、其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀,采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。手动衬氟蝶阀阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。

手动衬氟蝶阀 产品特点

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2、四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c、轴的径向采用O型圈与金属垫的组合;
d、阀座镶在有弹性条的阀体的槽内;
3、采用可调弹性弹子定位。定位准确,结构简单。

手动衬氟蝶阀 应用标准

设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动

手动衬氟蝶阀 性能规范

零件名称 材料
上下阀体 铸铁、铸钢、不锈钢、衬F46、F4
阀座 铸钢
带杆蝶板 铸钢、不锈钢、衬F46、F4
填料 F4
衬垫 硅橡胶
蜗轮手柄 球墨铸铁

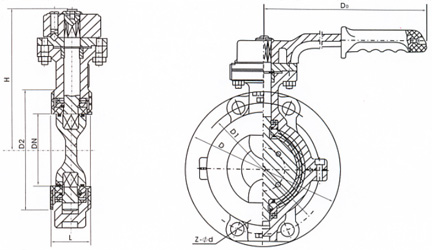

手动衬氟蝶阀 结构尺寸图

D371F46手动衬氟蝶阀 (手柄传动)
D371F46手动衬氟蝶阀 (手柄传动)

手动衬氟蝶阀 连接尺寸

公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 4-φ18
100 4 56 215 180 155 3 22 8-φ16
125 5 64 245 210 185 3 24 8-φ18
150 6 70 280 240 210 3 24 8-φ23
200 8 71 335 295 265 3 26 8-φ23
250 10 76 390 350 320 3 28 12-φ23
300 12 83 440 400 368 4 28 12-φ23
350 14 92 500 460 428 4 30 16-φ23
400 16 102 565 515 482 4 32 16-φ25
450 18 114 615 565 532 4 32 20-φ25
500 20 127 670 620 585 4 34 20-φ25
600 24 154 780 725 685 5 36 20-φ30
700 28 165 895 840 800 5 40 24-φ30
800 32 190 1010 950 905 5 44 24-φ34
900 36 203 1110 1050 1005 5 46 28-φ34
1000 40 216 1220 1160 1115 5 50 28-φ34
1200 48 254 1450 1380 1325 5 56 32-φ41
PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 8-φ18
100 4 56 215 180 155 3 24 8-φ18
125 5 64 245 210 185 3 26 8-φ18
150 6 70 280 240 210 3 28 8-φ23
200 8 71 335 295 265 3 30 12-φ23
250 10 76 405 355 320 3 32 12-φ25
300 12 83 460 410 375 4 34 12-φ25
350 14 92 520 470 435 4 38 16-φ25
400 16 102 580 525 485 4 40 16-φ30
450 18 114 640 585 545 4 44 20-φ30
500 20 127 705 650 608 4 46 20-φ34
600 24 154 840 770 718 5 54 20-φ41
700 28 165 910 840 788 5 54 24-φ41
800 32 190 1020 950 898 5 54 24-φ41
900 36 203 1120 1050 998 5 54 28-φ41
1000 40 216 1255 1170 1110 5 60 28-φ48

手动衬氟蝶阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
