手动通风蝶阀 产品概述

本公司的D341W手动通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。手动通风蝶阀其主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

手动通风蝶阀 性能规范

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≤1%泄漏量
适用介质 煤气、含尘气体、烟道气等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

手动通风蝶阀 应用标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992;JB/T9092-1999

手动通风蝶阀 零件材料

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

手动通风蝶阀 密封材料选用和适用温度

材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低温度e -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
适用工作温度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃

手动通风蝶阀 结构尺寸图

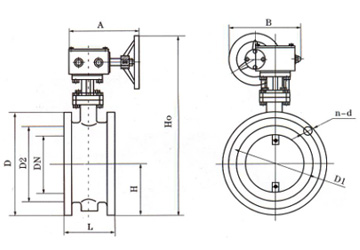

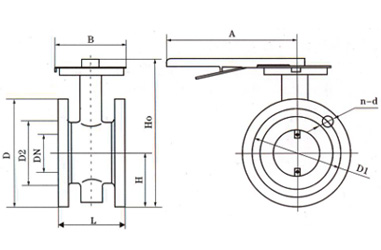

D41W手动通风蝶阀 (手柄传动) D341W手动通风蝶阀 (蜗轮传动)
D41W手动通风蝶阀 (手柄传动) D341W手动通风蝶阀 (蜗轮传动)

手动通风蝶阀 连接尺寸

(1)、D41W-0.05/0.25/0.6外形尺寸

公称通径 结构长度 外形尺寸 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14
65 21/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14
80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18
100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18
125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18
150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18

(2)、D341W-0.05/0.25/0.6外形尺寸

公称通径 结构长度 外形尺寸 连接尺寸(标准值)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 286 125 193 140 110 88 4-18 140 110 88 4-14
65 21/2 112 80 306 125 193 160 130 108 4-18 160 130 108 4-14
80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18
100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18
125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18
150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18
200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18
250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18
300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22
350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22
400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22
450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22
500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22
600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26
700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26
800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30
900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30
1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30
1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33
1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36
1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36
1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39
2000 80 760 1095 3220 656 810 2190 2130 2090 48-30 2265 2180 2125 48-42

手动通风蝶阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
