UJ41H柱塞截止阀

UJ41H柱塞截止阀

客户询价单直接拨打 021-3126 3267 至营销部,或者发送至企业邮箱,也可通过右侧企业QQ咨询。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

营销中心:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267(总机)
企业邮箱:sales@geroyal.com
企业网址:http://www.shjovalve.com

柱塞截止阀 产品概述

UJ41H柱塞截止阀由于密封圈采用新型非金属材料制成,具有经受长期高温、高压而不丧失弹性的性能,而且柱塞与密封圈之间的接触面积大,再者,密封圈系混合材料性能好,因此,密封可靠,经久耐用。UJ41H柱塞截止阀主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。

柱塞截止阀 产品特点

1、在阀门中柱塞与密封采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封 ,从而保证了阀门的密封性,杜绝了外泄漏。
2、由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用,从而提高阀门的使用寿命。
3、本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖,用途广泛的新品种。

柱塞截止阀 执行标准

设计标准 GB12233-89、12235-89
结构长度 GB12221-89
法兰连接 GB79-59、GB113.1~9113.26
传动方式 手动
试验与检验 ZBJ160006、GB4981

柱塞截止阀 性能规范

公称压力(MPa) 1.6 2.5 4.0 6.4 10.0
壳体试验压力(MPa) 2.4 3.75 6.0 9.6 15.0
密封试验压力(MPa) 1.76 2.75 4.4 7.04 11.0
气密封试验压力(MPa) 0.5~0.7
适用介质 水、蒸汽、油品(C) 硝酸类(P)、醋酸类(R)
适用温度(℃) ≤425 ≤200

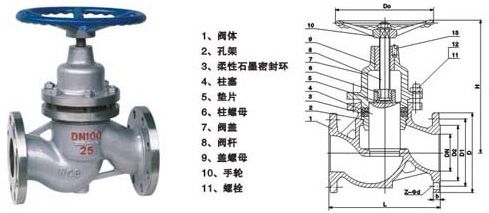

柱塞截止阀 连接尺寸图

UJ41H柱塞截止阀 (外形连接尺寸)
UJ41H柱塞截止阀 (外形连接尺寸)

柱塞截止阀 零件材料

型号 公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d D0
UJ41H/Y/W-16C/P/R 15 130 95 65 45 14 4-14 80
20 150 105 75 55 14 4-14 100
25 160 115 85 65 14 4-14 120
32 180 135 100 78 16 4-18 140
40 200 145 110 85 16 4-18 160
50 230 160 125 100 16 4-18 180
65 290 180 145 120 18 4-18 220
80 310 195 160 135 20 8-18 240
100 350 215 180 155 20 8-18 280
125 400 245 210 185 22 8-18 320
150 480 280 240 210 24 8-23 350
200 600 335 295 265 26 12-23 450
250 650 405 355 320 30 12-25 500
300 750 460 410 375 30 12-25 560
350 850 520 470 435 34 16-25 640
400 950 580 525 485 36 16-30 720
UJ41H/Y/W-25C/P/R 15 130 95 65 45 16 4-14 80
20 150 105 75 55 16 4-14 100
25 160 115 85 65 16 4-14 120
32 180 135 100 78 18 4-18 140
40 200 145 110 85 18 4-18 160
50 230 160 125 100 20 4-18 180
65 290 180 145 120 22 8-18 220
80 310 195 160 135 22 8-18 240
100 350 230 190 160 24 8-23 280
125 400 270 220 188 28 8-25 320
150 480 300 250 218 30 8-25 350
200 600 360 310 278 34 12-25 450
250 650 425 370 332 36 12-30 500
300 750 485 430 390 40 16-30 560
350 850 550 490 448 44 16-34 640
400 950 610 550 505 48 16-34 720
UJ41H/Y/W-40C/P/R 15 130 95 65 45 16 4-14 80
20 150 105 75 55 16 4-14 100
25 160 115 85 65 16 4-14 120
32 180 135 100 78 18 4-18 140
40 200 145 110 85 18 4-18 160
50 230 160 125 100 20 4-18 180
65 290 180 145 120 22 8-18 220
80 310 195 160 135 22 8-18 240
100 350 230 190 160 24 8-23 280
125 400 270 220 188 28 8-25 320
150 480 300 250 218 30 8-25 350
200 600 375 320 282 38 12-30 450
250 650 445 385 345 42 12-34 500
300 750 510 450 408 46 16-34 560
350 850 570 510 465 52 16-34 640
400 950 655 585 535 58 16-41 720

柱塞截止阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。


相关名称:UJ41H柱塞截止阀,柱塞法兰截止阀,柱塞阀
