美标、日标柱塞截止阀

美标、日标柱塞截止阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

美标、日标柱塞截止阀 产品特点

美标、日标柱塞截止阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,美标、日标柱塞截止阀具有经受长期高温、高压而不丧失弹性,所以密封性能可靠,经久耐用。美标、日标柱塞截止阀适用于各行各业中蒸汽、汽油、水、油、酸、碱、氨等介质管道上作介质流动的启闭器用,它具有密封好、寿命长、维修易、操作轻等特点。

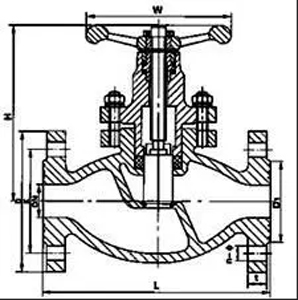

美标、日标柱塞截止阀 尺寸图

美标、日标柱塞截止阀 (外形连接尺寸)
美标、日标柱塞截止阀 (外形连接尺寸)

美标、日标柱塞截止阀 连接尺寸

150Lb美标柱塞截止阀

Nps 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14 16
L 108 117 127 216 165 203 216 240 292 356 406 495 622 698 787 914
D 89 98 108 133 127 152 178 190 229 254 279 343 406 483 533 597
D1 60.5 70 79.5 98.5 98.5 120.5 139.5 152.5 190.5 216 241.5 298.5 362 432 476.5 539.5
D2 35 43 51 63 73 92 105 127 157 186 216 270 324 381 413 470
b 10 11 12 13 15 16 18 19 24 24 26 29 31 32 35 37
Z--φd 4-15 4-15 4-15 4-19 4-19 4-19 4-19 4-19 4-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29

10K日标柱塞截止阀

DN 15 20 25 32 40 50 65 80 100 125 150 200
Nps 1/2 / 1 11/4 11/2 2 21/2 3 4 5 6 8
L 108 117 127 140 165 203 216 241 292 356 406 495
D 95 100 125 135 140 155 175 185 210 250 280 330
D1 70 75 90 100 105 120 140 150 175 210 240 290
D2 52 58 70 80 85 100 120 130 155 185 215 265
b 12 14 14 16 16 16 18 18 18 20 22 22
Z--φd 4-15 4-15 4-19 4-19 4-19 4-19 4-19 8-19 8-19 8-23 8-23 12-23

美标、日标柱塞截止阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
