美标压力平衡式倒装油封旋塞阀 产品概述

精欧公司的X47W/F美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150-CLASS1500,工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。倒装油密封旋塞阀的阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能。倒装油密封旋塞阀的零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

美标压力平衡式倒装油封旋塞阀 产品特点

1、美标旋塞阀产品结构合理、密封可靠、性能优良、造型美观;
2、美标油密封旋塞阀倒装压力平衡的结构,开关动作轻;
3、阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能;
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

美标压力平衡式倒装油封旋塞阀 设计标准

设计制造标准 API599、API6D
结构长度标准 ASME B16.10
连接法兰标准 ASME B16.5
压力温度等级 ASME B16.34
试验检验标准 API 598

美标压力平衡式倒装油封旋塞阀 性能规范

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤180℃ 水、蒸汽、煤气、 油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5

美标压力平衡式倒装油封旋塞阀 零件材料

序号 名称 材质
1 双头螺栓 ASTM A194-2H、A194-8、A194-8M
2 六角螺母 ASTM A194-2H、A194-8、A194-8M
3 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4 垫片 柔性石墨+不锈钢
5 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8 “O”型圈 丁腈橡胶NBR
9 填料 柔性石墨
10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 加油嘴 /
12 止回阀 /
13 手柄 ASTM A47-32510、A216 WCB

美标压力平衡式倒装油封旋塞阀 尺寸图

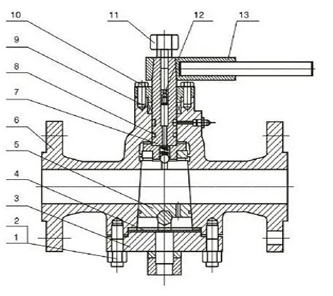

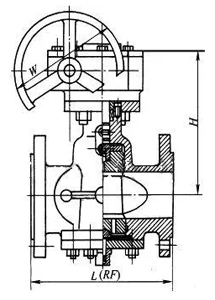

X47W美标压力平衡式倒装油封旋塞阀 (结构图) X47W美标压力平衡式倒装油封旋塞阀 (尺寸图)
X47W美标压力平衡式倒装油封旋塞阀 (结构图) X47W美标压力平衡式倒装油封旋塞阀 (尺寸图)

美标压力平衡式倒装油封旋塞阀 连接尺寸

型号 X47-150LB
压力等级 150LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量(kg) 10 12 14 17 19 21 29 33 48 75 98 125 171 230 370
型号 X47-300LB
压力等级 300LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380
重量(kg) 12 14 16 19 21 24 31 36 61 86 130 190 255 380 560
型号 X47-600LB
压力等级 600LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量(kg) 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250

美标压力平衡式倒装油封旋塞阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。


相关名称:X47W倒装油封旋塞阀,美标压力平衡式倒装油封旋塞阀
