美标提升式旋塞阀 产品概述

精欧公司的X43H美标提升式旋塞阀适用于公称压力150Lb~1500Lb,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。X43H美标提升式旋塞阀的开启过程:开启阀门时,要先旋转手轮,使塞子上升,与密封面脱离,再旋转手柄90°,使塞子的通道和阀体的通道相通,达到开启的目的。而关闭的过程是先旋转手柄90°,使塞子的通道和阀体的通道垂直,再旋转手轮,使塞子下降,达到密封。

美标提升式旋塞阀 产品特点

1、产品结构合理、密封可靠、性能优良、造型美观;
2、阀门的启闭过程是在密封面脱离的状态下进行的,不会造成密封面的磨损。
3、双向流动,安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

美标提升式旋塞阀 技术规范

结构形式 BB-BG-OS&Y
驱动方式 手轮、伞齿轮、手柄
设计标准 API599、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598.API6D

美标提升式旋塞阀 产品性能

公称压力(LB) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
150 3.0 2.2 ≤550℃ 水、蒸汽、油品等
300 7.5 5.5
600 15.0 11.0
900 22.5 16.5
1500 37.5 27.5

美标提升式旋塞阀 主要零件材料

名称 材质
阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
垫子 柔性石墨+不锈钢
阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
螺栓 ASTM A193-B7,A320-B8 A193-B8M
六角螺母 ASTM A194-2H,A194-8,A194-8M
填料 柔性石墨
填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
手柄 ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M
阀杆螺母 铜合金
手轮 ASTM A536 Gr.60-40-18 ASTM A216-WCB

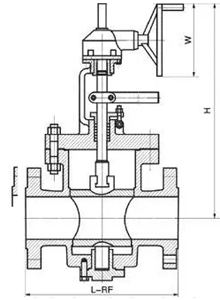

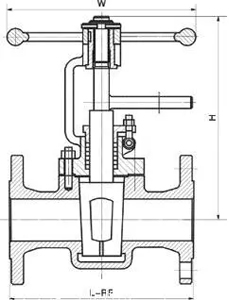

美标提升式旋塞阀 尺寸图

X63H美标提升式旋塞阀 (焊接式) X343H美标提升式旋塞阀 (法兰式)
X63H美标提升式旋塞阀(手轮传动) X343H美标提升式旋塞阀(涡轮传动)

美标提升式旋塞阀 主要连接尺寸

型号 X47-150LB
压力等级 150LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量(kg) 10 12 14 17 19 21 29 33 48 75 98 125 171 230 370
型号 X47-300LB
压力等级 300LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380
重量(kg) 12 14 16 19 21 24 31 36 61 86 130 190 255 380 560
型号 X47-600LB
压力等级 600LB
口径Size mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 180 180 185 200 210 215 250 270 300 340 365 400 450 510 590
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量(kg) 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250

美标提升式旋塞阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
