A47H弹簧微启式安全阀

A47H弹簧微启式安全阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

弹簧全启式安全阀 产品概述

A47H/W带扳手弹簧微启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。弹簧微启式安全阀连接法兰标准按JB/T-94的系列。弹簧微启式安全阀一年需要检修一次。此安全阀一般需要水平安装。

弹簧全启式安全阀 结构特点

1、弹簧微启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
3、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。

弹簧全启式安全阀 零件材料

NO 零件名称 材料
1 阀体 WCB
2 阀座 ZG2Cr13
3 调节圈 ZG2Cr13
4 阀瓣 2Cr13
5 导向套 2Cr13
6 阀盖 ZG230-450
7 弹簧 50CrVA
8 阀杆 2Cr13
9 扳手 ZG200-400
10 调整螺杆 45
11 保护罩 ZG200-400
  密封面材料 "H"堆焊D507,"Y"堆焊Co基硬质合金

弹簧全启式安全阀 连接尺寸图

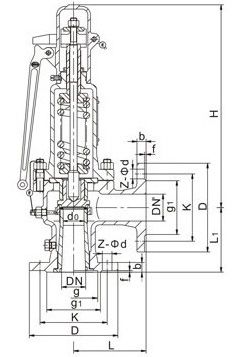

A47H弹簧微启式安全阀 (尺寸图)
A47H弹簧微启式安全阀 (尺寸图)

弹簧全启式安全阀 连接尺寸

型号 公称通径 do D K g g1 b f f1 Z-d DN D1 K1 g2 g b1 f f1 Z1-d1 L L1 ≈H
A47H-16C 20 15 105 75 / 55 16 2 / 4-14 20 105 75 55 / 16 2 / 4-14 100 85 270
25 20 115 85 / 65 16 2 / 4-14 25 115 85 65 / 16 2 / 4-14 100 85 270
32 25 140 100 / 78 18 2 / 4-18 32 140 100 78 / 18 2 / 4-18 115 100 312
40 32 150 110 / 85 18 3 / 4-18 40 150 110 85 / 18 3 / 4-18 120 110 320
50 40 165 125 / 100 20 3 / 4-18 50 165 125 100 / 20 3 / 4-18 135 120 390
65 50 185 145 / 120 20 3 / 4-18 65 185 145 120 / 20 3 / 4-18 140 130 395
80 65 200 160 / 135 20 3 / 8-18 80 200 160 135 / 20 3 / 8-18 160 135 400
100 80 220 180 / 155 22 3 / 8-18 100 220 180 155 / 22 3 / 8-18 170 160 600
125 100 250 210 / 185 22 3 / 8-18 125 250 210 185 / 22 3 / 8-18 190 190 620
150 125 285 240 / 210 24 3 / 8-23 150 285 240 210 / 24 3 / 8-23 205 195 625
200 150 340 295 / 265 26 3 / 12-23 200 340 295 265 / 26 3 / 12-23 240 230 798
250 200 405 355 / 320 30 3 / 12-26 250 405 355 320 / 30 3 / 12-26 350 320 981
300 250 460 410 / 375 30 4 / 12-26 300 460 410 375 / 30 4 / 12-26 350 320 1005
A47H-25 20 15 105 75 / 55 16 2 / 4-14 20 105 75 55 / 16 2 / 4-14 100 85 270
25 20 115 85 / 65 16 2 / 4-14 25 115 85 65 / 16 2 / 4-14 100 85 270
32 25 140 100 / 78 18 2 / 4-18 32 140 100 78 / 18 2 / 4-18 115 100 312
40 32 150 110 / 85 18 3 / 4-18 40 150 110 85 / 18 3 / 4-18 120 110 320
50 40 165 125 / 100 20 3 / 4-18 50 165 125 100 / 20 3 / 4-18 135 120 390
65 50 185 145 / 120 22 3 / 8-18 65 185 145 120 / 20 3 / 4-18 140 130 395
80 65 200 160 / 135 24 3 / 8-18 80 200 160 135 / 20 3 / 8-18 160 135 400
100 80 230 190 / 160 24 3 / 8-23 100 220 180 155 / 20 3 / 8-18 170 160 600
125 100 270 220 / 188 28 3 / 8-26 125 250 210 185 / 22 3 / 8-18 190 190 620
150 125 300 250 / 218 30 3 / 8-26 150 285 240 210 / 24 3 / 8-23 205 195 625
200 150 360 310 / 278 34 3 / 12-26 200 340 295 265 / 26 3 / 12-23 240 230 798
250 200 425 370 / 332 36 3 / 12-30 250 405 355 320 / 30 3 / 12-26 350 320 981
300 250 485 430 / 390 40 4 / 16-30 300 460 410 375 / 30 4 / 12-26 350 320 1005
A47H-40 20 15 105 75 51 55 16 2 4 4-14 20 105 75 55 / 16 2 / 4-14 100 85 270
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65 / 16 2 / 4-14 100 85 270
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78 / 18 2 / 4-18 115 100 312
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85 / 18 3 / 4-18 120 110 320
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100 / 20 3 / 4-18 135 120 390
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120 / 20 3 / 4-18 140 130 395
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135 / 20 3 / 8-18 160 135 400
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155 / 22 3 / 8-18 170 160 600
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185 / 22 3 / 8-18 190 190 620
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210 / 24 3 / 8-23 205 195 625
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265 / 26 3 / 12-23 240 230 798
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320 / 30 3 / 12-26 350 320 981
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375 / 30 4 / 12-26 350 320 1005
A47H-64
A47Y-64
20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738
A47H-100
A47Y-100
20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 301
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 301
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 312
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 366
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 396
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 570
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 565
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 597
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 738

弹簧全启式安全阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
