微启式内螺纹安全阀 产品概述

A21H微启式安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上;
A21W微启式安全阀适用于工作温度≤200℃含腐蚀性的气体或液体的设备和管路上;
A21F微启式安全阀型适用于工作温度≤200℃的液化气、石油气等设备和管路上,作为超压保护装置。
当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放;
当压力降低到规定值时,阀门自动关闭,保证设备和管路安全运行;

微启式内螺纹安全阀 零件材料

NO 零件名称 A21H-C/A21F材料 A21W-P/A21F-P材料 A21Y-R材料
1 管接头 20 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
2 管接头螺母 35 2Cr13 1Cr18Ni9Ti
3 阀座 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 阀瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE 1Cr18Ni12Mo2Ti
6 弹簧座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 锁紧螺母 Q235-A ZG230-450 1Cr18Ni9Ti
9 弹簧导向垫 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 调节螺母 Q235-A 2Cr13 1Cr18Ni12Mo2Ti
  密封面材料 "Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体

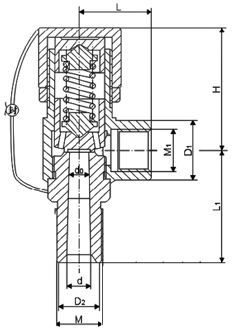

微启式内螺纹安全阀 连接尺寸图

A21H微启式内螺纹安全阀 (尺寸图)
A21H微启式内螺纹安全阀 (尺寸图)

微启式内螺纹安全阀 外形连接尺寸

型号 公称通径 do d Do M d1 D1 L L1 ≈H
A21H-16C
A21H-40C
A21W-16P
A21W-40P
15 12 15 20 M27×1.5 G1/2" 30 35 76 66
20 16 20 25 M33×1.5 G3/4" 35 40 87 68
25 18 25 31 M39×1.5 G1" 40 50 100 105
A21Y-64
A21Y-64P
A21Y-100
A21Y-100P
15 10 15 25 M39×1.5 G1" 44 50 100 66
20 10 20 31 M39×1.5 G1" 44 50 100 68
25 12 25 31 M39×1.5 G1" 44 50 100 105
A21W-160/160P 15 8 20 / M24×2 G1" 44 50 100 261
20 8 25 / M33×2 G1" 44 50 100 261
25 8 28 / M36×2 G1" 44 50 100 285

微启式内螺纹安全阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
