可调恒温式蒸汽疏水阀 产品概述

本公司的STC可调恒温式蒸汽疏水阀属热静力型中的一种新产品。可调恒温式蒸汽疏水阀内部感温元件中装有感温剂、饱和剂、稳定剂、和填充剂组成的感温和物,利用其对温度的热胀冷缩及状态变换,使得阀门自动关闭或开启,从而达到阻汽排水之目的。可调恒温式蒸汽疏水阀选用合适的规格便确定了冷凝水排放的温度范围,然后可在些范围同根据情况要求用调节螺钉进行调节。可调恒温式蒸汽疏水阀广泛用于石油、化工、造纸、医药、食品等蒸汽设备,加热管线,拦热管线及小型热交换器采取管线上等最理想的选择。

可调恒温式蒸汽疏水阀 技术参数

公称压力PN 0 8、1 0、1 6、2 5、4 0MPa
公称通径DN DN l 5、20、25、32、40、50、65、80、1 00mm
排水温度 A组65~1 00℃、B组95~1 35℃、C组1 30~1 65℃
漏气率 0 5%以下
使用温度 80~450℃
连接万式 1、ST为螺纹角式、2、STB为螺纹直通带过滤器
3、STC为法兰直通带过滤器

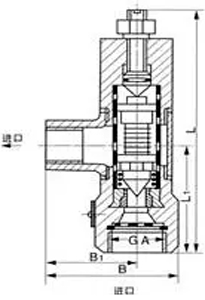

可调恒温式蒸汽疏水阀 连接尺寸图

CS41H自由浮球式蒸汽疏水阀 (尺寸图)
STC可调恒温式蒸汽疏水阀 (尺寸图)

可调恒温式蒸汽疏水阀 连接尺寸

型号(DN) 外形尺寸 最大排量 型号(DN) 外形尺寸 最大排量
T/h
法兰外径
D
长L 高H 长L 高H
ST8-15 120 65 1.4 STB16-15 90 150 3
ST8-20 120 65 3 STB16-20 100 150 4
ST8-25 130 70 4 STB16-25 120 165 5
ST16-15 120 65 3 STB10-40 140 185 9
ST16-20 120 65 4 STB10-50 160 195 11
ST16-25 130 70 5 STC16-15 150 175 3 95
ST16-40 145 85 9 STC16-20 150 175 4 105
ST16-50 145 95 11 STC16-25 160 185 5 115
        STC10-40 230 255 9 145
        STC10-50 230 255 11 160
        STC10-80 310 285 18 195
        STC10-100 310 355 22 215

可调恒温式蒸汽疏水阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
