AX742X安全泄压阀/持压阀

AX742X安全泄压/持压阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

安全泄压阀/持压阀 产品概述

AX742X安全泄压阀/持压阀由主阀和针型调节阀、导阀、球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力,并通过接管系统和控制室的反馈作用来稳定出口压力。
安全泄压阀/持压阀利用针型调节阀、导阀进行水压自力控制,不需要附加其它装置和能源,维护保养简便,受进口压力和流量影响小,压力控制准确度高,减压稳压可靠。

安全泄压阀/持压阀 工作原理

当管道从进水端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上,当出口压力高于导阀设定值时,导阀关闭,控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当出口压力降到导阀设定压力时导阀开启,控制室向下游排水。由于导阀的排水量大于针阀的进水量,主阀控制室压力下降,进口压力使主阀开启。稳定状态下,控制室进水、排水相同,开度不变,出口压力不变。调节导阀弹簧即可设定出口压力。

安全泄压阀/持压阀 工作特点

1、压力控制稳定可靠。导阀、主阀连续工作,下游压力变化连续、平稳,受进口压力影响小。
2、操作方便。工作压力调定后,当上游压力或流量变动时主阀自动调节,稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。

安全泄压阀/持压阀 技术参数

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-1.0 0-80
1.6 2.4 1.76 0-1.6
2.5 3.75 2.75 0-2.5

安全泄压阀/持压阀 零件名称

零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金/2Cr13
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
缸套 活塞(活塞型) 2Cr13
膜片(膜片型) 夹织物丁腈橡胶
调节阀 球阀 铜合金
过滤器 不锈钢

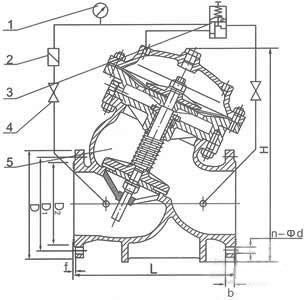

安全泄压阀/持压阀 结构尺寸图

AX742X安全泄压阀/持压阀 (结构尺寸图)
AX742X安全泄压阀/持压阀 (结构尺寸图)

安全泄压阀/持压阀 连接尺寸

DN L H D(mm) D1(mm) b(mm) D2(mm) n-Φd(mm)
mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
40 240 270 150 150 150 110 110 110 18 18 18 88 88 84 4-17.5 4-17.5 4-18
50 240 270 165 165 165 125 125 125 20 20 20 102 102 99 4-17.5 4-17.5 4-18
65 270 340 185 185 185 145 145 145 20 20 22 122 122 118 4-17.5 4-17.5 8-18
80 300 400 200 200 200 160 160 160 22 22 24 133 133 132 8-17.5 8-17.5 8-18
100 350 440 220 220 235 180 180 190 24 24 24 158 158 156 8-17.5 8-17.5 8-22
125 400 460 250 250 270 210 210 220 26 26 26 184 184 184 8-17.5 8-17.5 8-26
150 480 500 285 285 300 240 240 250 26 26 28 212 212 211 8-22 8-22 8-26
200 500 640 340 340 360 295 295 310 28 30 30 268 268 274 8-22 12-22 12-26
250 605 690 395 405 425 350 355 370 28 32 32 320 320 330 12-22 12-26 12-30
300 700 820 445 460 485 400 410 430 28 32 34 370 370 389 12-22 12-26 16-30
350 800 950 505 520 555 460 470 490 30 36 38 430 430 448 16-22 16-26 16-33
400 900 1400 565 580 620 515 525 550 32 38 40 482 482 503 16-26 16-30 16-36
450 1000 1580 615 640 670 565 585 600 32 40 42 532 550 548 20-26 20-30 20-36
500 1100 1600 670 715 730 620 650 660 34 42 44 585 585 609 20-26 20-33 20-36
600 1300 1815 780 840 845 725 770 770 36 48 46 685 685 720 20-30 20-36 20-39
700 1400 2040 895 910 960 840 840 875 40 54 50 800 800 820 24-30 24-36 24-42
800 1500 2350 1015 1025 1085 950 950 990 44 58 54 905 905 925 24-33 24-39 24-48
900 1700 2606 1115 1125 1185 1050 1050 1090 46 62 58 1005 1005 1028 28-33 28-39 28-48
1000 1900 2765 1230 1255 1320 1160 1170 1210 50 66 62 1110 1110 1140 28-36 28-42 28-56
1200 2050 2950 1455 1485 1530 1380 1390 1420 56 52 70 1330 1328 1350 32-39 32-48 32-55
1400 2200 3180 1675 1685 1755 1590 1590 1640 62 58 76 1530 1530 1560 36-42 36-48 36-60
1600 2400 3400 1915 1930 1955 1820 1820 1860 68 64 84 1750 1750 1780 40-48 40-55 40-60

安全泄压阀/持压阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
