手动内螺纹球阀 产品概述

本公司的Q11F手动内螺纹球阀(一片式球阀、二片式球阀、三片式球阀)阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。手动内螺纹球阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式球阀、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。内螺纹球阀可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。手动内螺纹球阀主要用途如下:
手动内螺纹球阀(一片式球阀、二片式球阀、三片式球阀)适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。 选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

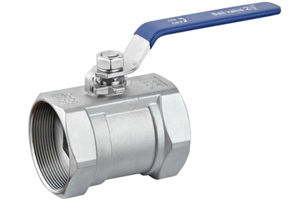

手动内螺纹球阀 (一片式球阀)

一片式球阀 一片式球阀 尺寸图
一片式球阀 一片式球阀 尺寸图

一片式球阀 零件材料

序号NO 零件名称 材质
1 密封圈 聚四氟乙烯PTFE
2 球体 不锈钢SS316
3 密封垫 聚四氟乙烯PTFE
4 阀盖 不锈钢SS316
5 阀体 不锈钢CF8M
6 阀杆 不锈钢SS316
7 止推垫圈 聚四氟乙烯PTFE
8 填料 聚四氟乙烯PTFE
9 填料压盖螺母 不锈钢SS304
10 垫圈 不锈钢SS304
11 阀杆螺母 不锈钢SS304
12 手柄套 塑料
13 手柄 不锈钢SS304

一片式球阀 连接尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
D 5.0 7.0 9.2 12.5 15.0 20.0 24.5 32
L 40 45 58 60 72 78 83 100
H 35 37 43.5 47 50 57 69 74.5
E 64 70 90 90 103 103 127 127
重量WT(g) 55 95 165 250 405 625 850 1400

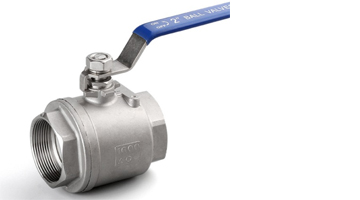

手动内螺纹球阀 (二片式球阀)

二片式球阀 二片式球阀 尺寸图
二片式球阀 二片式球阀 尺寸图

二片式球阀 零件材料

序号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 球体 不锈钢SS316 不锈钢SS304
3 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
5 阀盖 不锈钢CF8M 碳钢WCB
6 阀杆 不锈钢SS316 不锈钢SS304
7 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
9 填料压盖螺母 不锈钢SS304 不锈钢SS304
10 手柄 不锈钢SS304 不锈钢SS304
11 垫圈 不锈钢SS304 不锈钢SS304
12 阀杆螺母 不锈钢SS304 不锈钢SS304
13 手柄套 塑料 塑料

二片式球阀 连接尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 55 55 65 75 88 102 110 125 162 189 260
H 50 50 60 64 71 78 86 95 130 148 180
E 100 100 130 130 165 165 190 190 250 250 280
重量WT(g) 225 225 390 502 850 1502 2020 3625 4700 7700 14850

手动内螺纹球阀 (三片式球阀)

三片式球阀 三片式球阀 尺寸图
三片式球阀 三片式球阀 尺寸图

三片式球阀 零件材料

序号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 阀盖 不锈钢CF8M 碳钢WCB
4 球体 不锈钢SS316 不锈钢SS304
5 阀杆 不锈钢SS316 不锈钢SS316
6 螺母 不锈钢SS304 FCD45
7 垫圈 不锈钢SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢SS304 不锈钢SS304
10 阀杆螺母 不锈钢SS304 B7
11 垫圈 不锈钢SS304 不锈钢SS304
12 填料压盖螺母 不锈钢SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不锈钢SS304 B8

三片式球阀 连接尺寸

SIZE 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 85 90 112 120 145 185 210 268
H 100 100 130 130 165 165 190 190 250 250 280
E 100 100 130 130 165 165 190 190 250 250 280
重量WT(g) 400 405 640 890 1160 2195 2940 4865 7000 10700 19350

手动内螺纹球阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
