Y型保温截止阀 产品概述

本公司的Y型保温截止阀的保温夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有保温夹套的两个连接口,两个连接口可以通蒸汽或导热油以便循环、从而达到对介质所需要的温度。Y型保温截止阀特别适用于化工、化肥行业的管路上,夹套内涵入蒸汽能防止介质结晶。Y型保温截止阀被广泛应用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。保温截止阀其主要热点如下:
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间摩擦力小,寿命较长。
4、适用于粘度较大、易结焦的介质。

Y型保温截止阀 应用标准

设计制造标准 GB/T 12234-89、GB/T 12234-8
结构长度标准 GB/T 12221-89、GB/T 12221-89
连接法兰标准 GB/T 9113 JB/T 79
压力-温度标准 GB/T 9131
试验-检验标准 GB/T13927 JB/T9092

Y型保温截止阀 性能规范

型号 公称压力 试验压力 适用温度 适用介质 保温套压力
Shell Seal
BJ45W-25P 2.5 3.75 2.75 ≤200 Acetic urea ≤1.3
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 Acetic urea
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6

Y型保温截止阀 零件材料

零件名称 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
阀体/阀盖世 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
闸板 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13
阀杆 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO? 1Cr13
填料 PTFE纺织 PTFE纺织 PTFE纺织 PTFE纺织 石墨
垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
压盖 ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
填料压环 1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO 1Cr13
螺栓 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA
螺母 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45

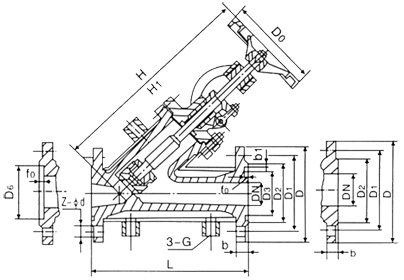

Y型保温截止阀 结构尺寸图

Y型保温截止阀 (结构尺寸图)
Y型保温截止阀 (结构尺寸图)

Y型保温截止阀 连接尺寸

PN(MPa) DN(mm) 尺寸(mm) 重量 kg
L L1 H 3-G D D1 D2 b Z-φd Do
2.5 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14
20 220 50 240 1/2 115 85 65 16 4--φ14 140 18
25 220 50 250 1/2 135 100 78 18 4--φ18 160 25
32 250 55 270 1/2 145 110 85 18 4--φ18 160 30
40 270 60 310 1/2 160 125 100 20 4--φ18 160 36
50 300 60 330 3/4 180 145 120 22 8-φ18 240 40
65 350 65 360 3/4 195 160 135 22 8-φ18 240 54
80 380 70 400 3/4 230 190 160 24 8-φ23 280 70
100 430 75 480 1 270 220 188 28 8-φ25 320 100
125 490 80 550 1 300 250 218 30 8-φ25 360 130
150 570 90 620 1 330 280 248 32 12-φ25 360 170
200 690 95 750 1 395 340 302 36 12-φ25 400 250
4.0 15 200 50 210 1/2 105 75 55 16 4--φ14 120 14
20 220 50 240 1/2 115 85 65 16 4--φ14 140 18
25 220 50 250 1/2 135 100 78 18 4--φ18 160 25
32 250 55 270 1/2 145 110 85 18 4--φ18 160 33
40 270 60 310 1/2 160 125 100 20 4--φ18 160 41
50 300 60 330 3/4 180 145 120 22 8-φ18 240 45
65 350 65 360 3/4 192 160 135 22 8-φ18 240 62
80 380 70 400 3/4 230 190 160 24 8-φ23 280 80
100 430 75 480 1 270 220 188 28 8-φ25 320 100
125 490 80 550 1 300 250 218 30 8-φ25 360 130
150 570 90 620 1 350 295 258 34 12-φ30 360 185
200 690 95 750 1 415 355 315 40 12-φ34 400 268

Y型保温截止阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
