超大膜片高灵敏度减压阀 产品概述

YD43H超大膜片高灵敏度减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
YD43H超大膜片高灵敏度减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

超大膜片高灵敏度减压阀 技术参数及性能

公称压力(Mpa) 1.6
壳体试验压力(Mpa)* 2.4
密封试验压力(Mpa) 1.6
最高进口压力(Mpa) 1.6
出口压力范围(Mpa) 0.03-1.0
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
渗漏量 GB12245-1989

超大膜片高灵敏度减压阀 零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 1Cr18Ni9Ti
调节弹簧 60Si2Mn

超大膜片高灵敏度减压阀 流量系数(Cv)

DN 15(1/2“) 20(3/4“) 25(1“) 32(1-1/4“) 40(1-1/2“) 50(2“)
Cv 1.2 2.2 4 7 12 19

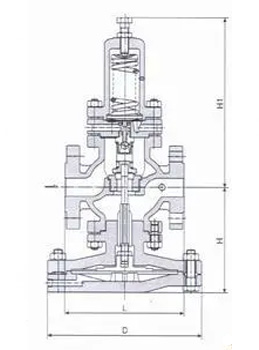

超大膜片高灵敏度减压阀 结构尺寸图

YD43H超大膜片高灵敏度减压阀 (尺寸图)
YD43H超大膜片高灵敏度减压阀 (尺寸图)

超大膜片高灵敏度减压阀 连接尺寸

DN L H1 H D
15 147 221 133 185
20 154 224 136 185
25 160 235 145 207
32 180 236 156 207
40 200 238 176 255
50 230 246 183 255
65 250 295 200 320
80 310 323 230 350
100 350 340 263 380
125 400 359 306 455
150 450 375 330 500

超大膜片高灵敏度减压阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
