GEROYAL隔膜阀系列

GM高真空隔膜阀

GM高真空隔膜阀

客户询价单直接传真至021-3126 3297,或者发送至企业邮箱,也可直接来电咨询。
收到客户询价单后,我们为客户提供专业的阀门选型与报价,邮箱或者传真回复。
具体商定:交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供:工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

单位地址:上海市奉贤区青港工业园泰青公路4428号
销售电话:021-3126 3267
图文传真:021-3126 3297
企业邮箱:sales@shjovalve.com
企业网址:http://www.shjovalve.com

高真空隔膜阀 产品概述

本公司的GM型高真空隔膜阀用于接通或切断真空(压力)系统管路中的介质流。高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。高真空隔膜阀适用温度:NBR -25~100℃ FKM -30~150℃。适用介质:空气及非腐蚀性气体适用范围:105~1.3×10-4 漏率:6.7×10-4。

高真空隔膜阀 技术性能

阀门泄漏率 ≤1.3×10-4Pa.L/S.
适用温度 -25~+80℃(丁腈橡胶)、-30~+150℃(氟橡胶)
适用范围
连接型式 使用压力范围(Pa)
活套法兰 0.6×106~1.3×10-4
焊接法兰 1.6×106~1.3×10-4
快卸法兰 0.1×106~1.3×10-4
螺纹连接 1.6×106~1.3×10-4

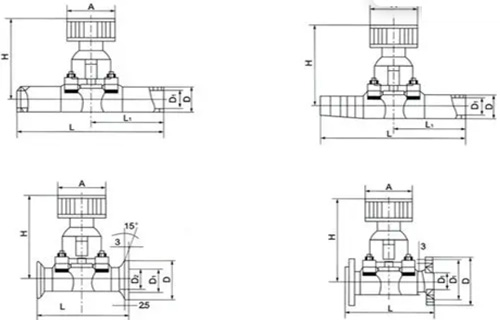

高真空隔膜阀 尺寸图

GM高真空隔膜阀 外形尺寸
GM高真空隔膜阀 外形尺寸

高真空隔膜阀 主要外形尺寸

GM高真空隔膜阀活套法兰连接(GB6070)(图一)

型号 DN Do D n-φc W H/H1 L
GM-10 10 40 55 4-φ6.6 65 89/99 75
GM-16 16 45 60 4-φ6.6 80 89/99 108
GM-20 20 50 65 4-φ6.6 80 91/102 118
GM-25 25 55 70 4-φ6.6 80 110/123 120
GM-32 32 70 90 4-φ9 80 129/138 146
GM-40 40 80 100 4-φ9 120 139/159 150
GM-50 50 90 110 4-φ9 120 159/186 180

GM高真空隔膜阀快卸法兰连接(GB4982)(图二)

型号 DN D1 D W H/H1 L
GM-10 10 12.2 30 65 89/99 75
GM-16 16 17.2 30 80 89/99 108
GM-20 20 26.2 40 80 91/102 118
GM-25 25 26.2 40 80 110/123 120
GM-32 32 34.2 55 80 129/138 146
GM-40 40 41.2 55 120 139/159 150
GM-50 50 52.2 75 120 159/186 180

GM高真空隔膜阀I型焊接管连接(图三)

型号 DN D W H/H1 L
GM-10 10 17 65 89/99 75
GM-25 25 32 80 110/123 120
GM-40 40 45 120 139/159 150
GM-50 50 57 120 159/186 180

GM高真空隔膜阀II型焊接管连接(图四)

型号 DN D W H/H1 L
GM-10 10 17 65 89/99 75
GM-25 25 32 80 110/123 120
GM-40 40 45 120 139/159 150
GM-50 50 57 120 159/186 180

高真空隔膜阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
