美标Y型过滤器 产品概述

美标Y型过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,美标Y型过滤器适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。通流快速,故压力损失小,抗污性强,排渣方便。广泛用于蒸汽,空气,水,油品,煤炭,涂料,等多种介质,保护管线系统各种设备,水泵,阀门等。

美标Y型过滤器 应用规范

设计与制造

符合MFG标准
试验与检验 符合API598
结构长度 符合MFG标准
法兰尺寸 符合ANSI B16.5

美标Y型过滤器 性能规范

磅级 150Lb 300Lb 600
试验压力 壳体试验 3.0MPa 6.5MPa 15MPa
适用温度 -29~425℃
适用介质 水、油、天然气

美标Y型过滤器 零件材料

零件名称 材料
阀体 碳钢、不锈钢、黄铜
滤网盖 碳钢、不锈钢、黄铜
滤芯网 不锈钢
密封件材质 柔性石墨、聚四氟乙烯

美标Y型过滤器 结构图

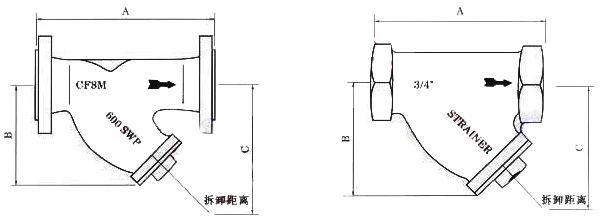

美标Y型过滤器 (尺寸图)
美标Y型过滤器 (尺寸图)

美标Y型过滤器 连接尺寸

口径(in) ANSI法兰连接 螺纹连接 B C 滤网面积cm2
150LB 300LB 600LB
A A A A
1/2" 127 127 130 75 70 110 27
3/4" 145 150 150 80 80 130 43
1" 154 160 160 90 90 150 73
11/4" 180 180 200 110 130 235 135
11/2" 200 210 230 120 147 260 164
2" 230 240 250 140 180 320 251
21/2" 290 290 / 210 200 325 327
3" 310 310 / / 205 330 361
4" 315 351 / / 255 405 545
5" 410 401 / / 315 510 843
6" 473 478 / / 345 560 1117
8" 593 600 / / 440 710 1909
10" 730 730 / / 503 760 2010

美标Y型过滤器 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
