J61F低温焊接截止阀
客户询价单直接传真至021-3126 3297，或者发送至企业邮箱，也可直接来电咨询。
收到客户询价单后，我们为客户提供专业的阀门选型与报价，邮箱或者传真回复。
具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。
客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。
其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。
单位地址：上海市奉贤区青港工业园泰青公路4428号
销售电话：021-3126 3267
图文传真：021-3126 3297
企业邮箱：sales@shjovalve.com
企业网址：http://www.shjovalve.com
低温焊接截止阀 技术参数
| 公称通径 | DN10mm～40mm |
|---|---|
| 公称压力 | PN4.0MPa |
| 适用介质 | 液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等 |
| 适用温度 | -40℃～+80℃ |
低温焊接截止阀 零件材料
| 阀体 | ZG0Cr18Ni9 |
|---|---|
阀盖、阀瓣 |
0Cr18Ni9/H62 |
| 阀杆 | 0Cr18Ni9 |
| 填料、密封圈 | PTFE |
低温焊接截止阀 结构尺寸
 |
|---|

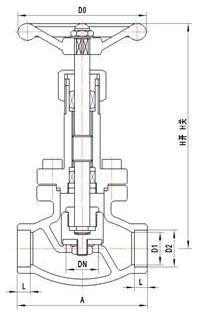

| J61F低温焊接截止阀 (结构尺寸图) |
低温焊接截止阀 外形连接尺寸
| 产品型号 | J61F-40P 低温截止阀 | 重量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| 产品代号 | 通径 DN(mm) |
尺 寸(mm) | |||||||
| A | H开 | H关 | L | D1 | D2 | D | |||
| 561J10A | 10 | 70 | 151 | 143 | 8 | 10 | 14.5 | 65 | 1.20 |
| 561J15A | 15 | 70 | 151 | 143 | 8 | 15 | 18.5 | 65 | 1.30 |
| 561J20A | 20 | 90 | 184 | 172 | 8 | 20 | 25.5 | 90 | 1.88 |
| 561J25A | 25 | 90 | 184 | 172 | 8 | 25 | 32.5 | 90 | 2.01 |
| 561J32A | 32 | 100 | 228 | 208 | 10 | 32 | 38.5 | 120 | 3.85 |
| 561J40A | 40 | 100 | 228 | 208 | 10 | 40 | 48.5 | 120 | 3.94 |
低温焊接截止阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
相关名称：J61F低温焊接截止阀,不锈钢低温截止阀
