气动蝶阀气缸调试方法注意事项

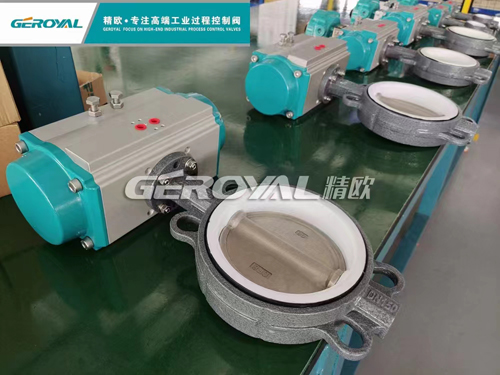

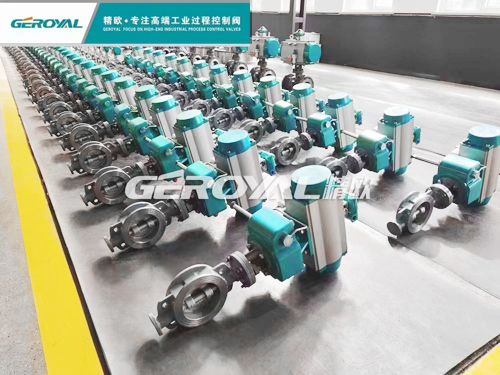

精欧阀门气动蝶阀是由活塞式气动执行器和蝶阀组成。根据作用方式可分为气动调节蝶阀型和气动开关蝶阀。目前气动蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀的主要优点,结构简单,体积小重量轻,造价低。


首先将阀门用外力置于关闭状态,即顺时针旋转阀轴直到阀板与阀座密封接触,同时将气缸也置于关阀状态(即气缸轴上方小槽与缸体成垂直状态,对于顺时针旋转为关阀的阀门),然后将气缸装到阀门上去(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。
气动蝶阀调试时,先检查阀门配件是否安装齐全,电磁阀及消音器等,如有不齐全,不得调试,正常供气气压力为0.6MPA±0.05MPA,运行前确保阀体内无杂物卡在阀板处,首次调试运行时用手动操作电磁阀手动钮(手动操作时电磁阀线圈失电,手动操作才有效;电控操作时将手动扭置于0位,电控操作才有效,0位为关阀,1位为开阀,即得电开阀,失电关阀如需得电关阀,失电开阀,将电磁阀线圈旋转180度安装即可),并观察阀门运行状态。


如果在调试运行过程中发现阀门在开阀起始位置时很慢,但只要动作之后就很快,这种情况是阀门关闭过紧,只需将气缸行程调小一点即可(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),调到阀门开启轻松,关到位不漏就行了。
如果消音器为可调节消音器,则可以调节阀门的开关速度,需将消音器调节到阀门开关速度适合的开度。如果调得过小,可能使阀门不动作。
